Boğaz Keçesi

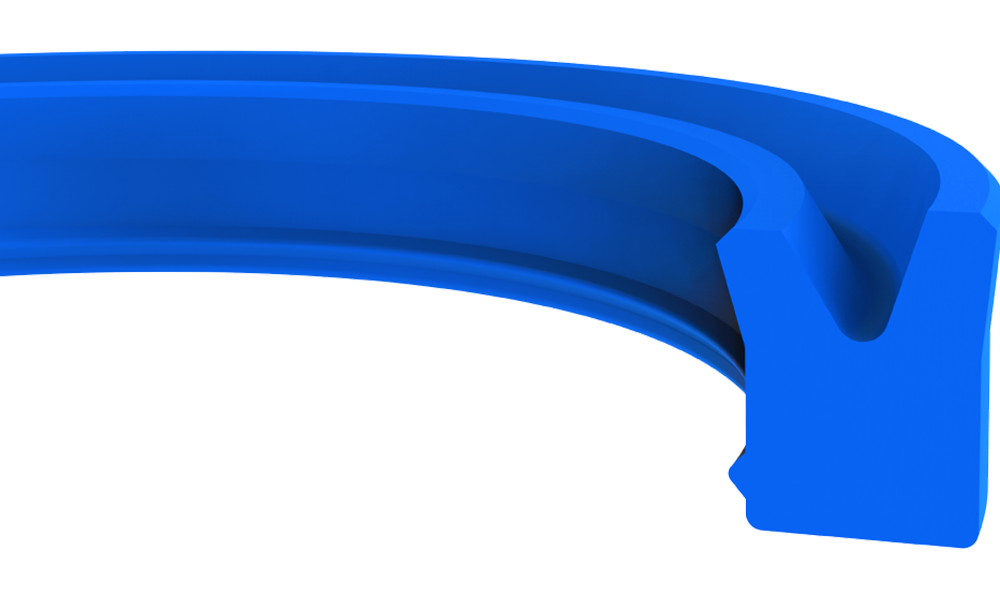

K33 - Boğaz Keçesi

Genel Özellikler
Teknik Özellikler

KASTAŞ NO	d (f8)	D(H11)	B(-0/+0,2)	b	n
K33-006 PU	6	9	4	3,5	2
K33-012 PU	12	24	9	8	5
K33-012/1 PU	12	22	8	7	4,5
K33-014 PU	14	24	8,2	7,2	4,5
K33-016 PU	16	22	5	4,5	3
K33-016/1 PU	16	26	9	8	3
K33-017 PU	17	23	5	4	3
K33-018 PU	18	24	5,9	4,9	3
K33-018/1 PU	18	26	9	8	4
K33-018/2 PU	18	26	6	5	4
K33-018/3 PU	18	24	5	4,2	3
K33-019 PU	19,05	25,4	7,35	6,35	3
K33-020 PU	20	30	7	6	4,5
K33-020/1 PU	20	30	9	8	4,5
K33-020/2 PU	20	28	7	6	4
K33-020/3 PU	20	30	11	10	4,5
K33-020/4 PU	20	26	6,5	5,5	3
K33-020/5 PU	20	26	6	5	3
K33-020/6 PU	20	28	9	8	4
K33-020/7 PU	20	28	6	5	4
K33-020/8 PU	20	26	5	4,5	3
K33-020/9 PU	20	28	6,7	5,7	4
K33-022 PU	22	30	8	7	4
K33-022/1 PU	22	32	7	6	4,5
K33-022/2 PU	22	32	9	8	4,5
K33-022/3 PU	22	30	9	8	4
K33-022/4 PU	22	32	8	7	4,5
K33-022/6 PU	22	30	7	6	4
K33-022/7 PU	22,4	30	6,5	5,5	3,8
K33-025 PU	25	35	7	6	4,5
K33-025/1 PU	25	40	11	10	5,5
K33-025/10 PU	25	35	9	8	4,5
K33-025/11 PU	25	35	11	10	4,5
K33-025/12 PU	25	33	11	10	4,5
K33-025/13 PU	25	33	6	5	4,5
K33-025/14 PU	25	35	8,3	7,3	4,5
K33-025/15 PU	25	33	6,7	5,7	4
K33-025/16 PU	25,4	31,75	7,35	6,35	3
K33-025/17 PU	25,4	34,93	8,94	7,94	4,5
K33-025/2 PU	25	33	7	6	4
K33-025/3 PU	25	35	8	7	4,5
K33-025/4 PU	25	33	9	8	4
K33-025/5 PU	25	33	7,8	6,8	4
K33-025/6 PU	25	33	8,3	7,3	4
K33-025/7 PU	25	33	6,5	5,5	4
K33-025/8 PU	25,4	31,5	5,75	4,75	3
K33-025/9 PU	25	33	7,5	6,5	4
K33-028 PU	28	38	11	10	4,5
K33-028/1 PU	28	38	8	7	4,5
K33-028/2 PU	28	36	6,8	5,8	4
K33-028/3 PU	28	35,5	6	5	4
K33-028/4 PU	28	38	6,5	5,8	4,5
K33-028/5 PU	28	36	9	8	4
K33-028/6 PU	28	36	8,3	7,3	4
K33-030 PU	30	40	9	8	4,5
K33-030/1 PU	30	45	11	10	5,5
K33-030/10 PU	30	38	6,7	5,7	4
K33-030/2 PU	30	40	8	7	4,5
K33-030/3 PU	30	40	11	10	4,5
K33-030/4 PU	30	42	11	10	5
K33-030/5 PU	30	43	10	9	5
K33-030/6 PU	30	38	8	7	4
K33-030/7 PU	30	38	7	6	4
K33-030/8 PU	30	40	7	6	4,5
K33-030/9 PU	30	38	6,5	5,5	4
K33-031 PU	31,75	38,1	7,35	6,35	3
K33-031/1 PU	31,75	41,28	8,94	7,94	4,5
K33-032 PU	32	40	7	6	4
K33-032/1 PU	32	40	8	7	4
K33-032/2 PU	32	42	11	10	4,5
K33-032/3 PU	32	42	8,3	7,3	4,5
K33-032/4 PU	32	40	9	8	4
K33-032/5 PU	32	42	7	6	4,5
K33-034 PU	34,93	41,28	7,35	6,35	3
K33-035 PU	35	45	9	8	4,5
K33-035/1 PU	35	50	11	10	5,5
K33-035/2 PU	35	43	6,7	5,7	4
K33-035/3 PU	35	45	11	10	4,5
K33-035/4 PU	35	43	8	7	4
K33-035/5 PU	35	43	7	6	4
K33-035/6 PU	35	45	7	6	4,5
K33-035/7 PU	35	51	11	10	4,5
K33-035/8 PU	35	45	8	7	4,5
K33-036 PU	36	46	9	8	4,5
K33-036/1 PU	36	51	11	10	5,5
K33-036/2 PU	36	52	11	10	6
K33-036/3 PU	36	46	8,3	7,3	4,5
K33-036/4 PU	36	44	7	6	4
K33-036/5 PU	36	46	11	10	4,5
K33-036/6 PU	36	46	7	6	4,5
K33-037 PU	37	47	9	8	4,5
K33-037/1 PU	37	47	11	10	4,5
K33-038 PU	38	48	10	9	4,5
K33-038/1 PU	38	50	7	6	5
K33-038/2 PU	38	53	11	10	5,5
K33-038/3 PU	38,1	44,45	7,35	6,35	3
K33-038/4 PU	38,1	47,63	10,53	9,53	4,5
K33-038/5 PU	38	45	7	6	3,5
K33-040 PU	40	50	11	10	4,5
K33-040/1 PU	40	55	11	10	5,5
K33-040/10 PU	40	50	9	8	4,5
K33-040/2 PU	40	50	8,3	7,3	4,5
K33-040/3 PU	40	60	12,5	11,5	6
K33-040/4 PU	40	48	6,7	5,7	4
K33-040/5 PU	40	50	10	9	4,5
K33-040/6 PU	40	50	8	7	4,5
K33-040/7 PU	40	55	12,5	11,5	5,5
K33-040/8 PU	40	50	7	6	4,5
K33-040/9 PU	40	48	7	6	4
K33-042 PU	42	50	6,7	5,7	4
K33-044 PU	44,45	53,98	10,53	9,53	4,5
K33-044/1 PU	44,45	57,15	10,53	9,53	5
K33-045 PU	45	55	11	10	4,5
K33-045/1 PU	45	60	11	10	5,5
K33-045/2 PU	45	55	8	7	4,5
K33-045/3 PU	45	55	8,3	7,3	4,5
K33-045/4 PU	45	60	12,5	11,5	5,5
K33-045/5 PU	45	55	7	6	4,5
K33-045/6 PU	45	55	9	8	4,5
K33-045/7 PU	45	53	6,5	5,6	4,5
K33-045/8 PU	45	53	8	7	4
K33-045/9 PU	45	53	9	8	4
K33-050 PU	50	60	11	10	4,5
K33-050/1 PU	50	65	11	10	5,5
K33-050/10 PU	50,8	63,5	10,53	9,53	5
K33-050/11 PU	50	58	9	8	4
K33-050/2 PU	50	60	13	12	4,5
K33-050/3 PU	50	60	8,5	7,5	4,5
K33-050/4 PU	50	60	8,3	7,3	4,5
K33-050/5 PU	50	65	12,5	11,5	5,5
K33-050/6 PU	50	60	8	7	4,5
K33-050/7 PU	50	60	7	6	4,5
K33-050/8 PU	50	60	9	8	4,5
K33-050/9 PU	50	65	10	9	5,5
K33-055 PU	55	65	11	10	4,5
K33-055/1 PU	55	63	12,5	11,5	4
K33-055/2 PU	55	70	12,5	11,5	5,5
K33-055/3 PU	55	65	7	6	4,5
K33-055/4 PU	55	65	9	8	4,5
K33-055/5 PU	55	68	11	10	4,5
K33-055/6 PU	55	70	10	9	5,5
K33-055/7 PU	55	71	13	12	6
K33-055/8 PU	55	65	8	7	4,5
K33-056 PU	56	66	9	8	4,5
K33-056/1 PU	56	66	7,5	6,5	4,5
K33-056/2 PU	56	71	12,5	11,5	4,5
K33-056/3 PU	56	66	11	10	4,5
K33-057,15 PU	57,15	63,5	10,53	9,53	3
K33-060 PU	60	80	13	12	6
K33-060/1 PU	60	70	12,5	11,5	4,5
K33-060/10 PU	60	76	11	10	6
K33-060/11 PU	60	68	12,5	11,5	4
K33-060/12 PU	60	68	9	8	4
K33-060/2 PU	60	75	13	12	5,5
K33-060/3 PU	60	70	11	10	4,5
K33-060/4 PU	60	70	13	12	4,5
K33-060/5 PU	60	75	11	10	5,5
K33-060/6 PU	60	70	8	7	4,5
K33-060/7 PU	60	70	7	6	4,5
K33-060/8 PU	60	73	11	10	4,5
K33-060/9 PU	60	75	10	9	5,5
K33-063 PU	63	83	13	12	6
K33-063/1 PU	63	78	12,5	11,5	5,5
K33-063/2 PU	63	78	11	10	5,5
K33-063/3 PU	63,5	82,55	16,87	15,87	6
K33-063/4 PU	63,5	73,02	10,52	9,52	4
K33-063/5 PU	63	73	13	12	4,5
K33-063/6 PU	63	73	11	10	4,5
K33-063/7 PU	63,5	76,2	10,53	9,53	5
K33-063/8 PU	63	71	9	8	4
K33-065 PU	65	75	11	10	4,5
K33-065/1 PU	65	75	12,5	11,5	4,5
K33-065/3 PU	65	75	14	13	4,5
K33-065/4 PU	65	75	7	6	4,5
K33-065/5 PU	65	80	10	9	5,5
K33-065/6 PU	65	78	11	10	5,5
K33-065/7 PU	65	80	13	12	5,5
K33-068 PU	68	78	13	12	4,5
K33-069 PU	69,85	82,55	10,53	9,53	5
K33-070 PU	70	80	13	12	4,5
K33-070/1 PU	70	78	12,5	11,5	4
K33-070/10 PU	70	78	9	8	4,5
K33-070/11 PU	70	85	11	10	5,5
K33-070/12 PU	70	83	11	10	5
K33-070/13 PU	70	82	9,6	8,6	5
K33-070/2 PU	70	80	12,5	11,5	4,5
K33-070/3 PU	70	85	12,5	11,5	5,5
K33-070/4 PU	70	85	13	12	5,5
K33-070/5 PU	70	90	13	12	6
K33-070/6 PU	70	85	14	13	5,5
K33-070/7 PU	70	80	7	6	4,5
K33-070/8 PU	70	85	10	9	5,5
K33-070/9 PU	70	80	11	10	5,5
K33-075 PU	75	85	13	12	4,5
K33-075/1 PU	75	83	12,5	11,5	4
K33-075/10 PU	75	83	9	8	4
K33-075/2 PU	75	85	12,5	11,5	4,5
K33-075/3 PU	75	90	13	12	5,5
K33-075/4 PU	75	90	12,5	11,5	5,5
K33-075/5 PU	75	85	7	6	4,5
K33-075/6 PU	75	90	10	9	5,5
K33-075/7 PU	75	90	11	10	5,5
K33-075/8 PU	75	88	11	10	5
K33-075/9 PU	75	87	9,6	8,6	5
K33-077 PU	77	87	13	12	4,5
K33-080 PU	80	90	13	12	4,5
K33-080/1 PU	80	88	12,5	11,5	4
K33-080/10 PU	80	95	10	9	5,5
K33-080/11 PU	80	93	11	10	5
K33-080/12 PU	80	90	11	10	4,5
K33-080/2 PU	80	95	12,5	11,5	5,5
K33-080/3 PU	80	100	13	12	6
K33-080/4 PU	80	100	16	15	6
K33-080/5 PU	80	95	13	12	5,5
K33-080/6 PU	80	100	11	10	6
K33-080/7 PU	80	95	11	10	5,5
K33-080/8 PU	80	90	7	6	4,5
K33-080/9 PU	80	90	10	9	4,5
K33-085 PU	85	95	13	12	4,5
K33-085/1 PU	85	93	13	12	4
K33-085/2 PU	85	100	13	12	5,5
K33-085/3 PU	85	105	13	12	6
K33-085/4 PU	85	100	10	9	5,5
K33-085/5 PU	85	100	11	10	5,5
K33-090 PU	90	100	13	12	4,5
K33-090/1 PU	90	98	12,5	11,5	4
K33-090/10 PU	90	110	16	15	5,5
K33-090/11 PU	90	105	12,5	11,5	5,5
K33-090/12 PU	90	105	10	9	4,5
K33-090/13 PU	90	98	9	8	4,5
K33-090/14 PU	90	105	11	10	5,5
K33-090/2 PU	90	100	11	10	4,5
K33-090/3 PU	90	110	11	10	6
K33-090/4 PU	90	98	11,9	10,9	4
K33-090/5 PU	90	105	13	12	5,5
K33-090/6 PU	90	110	14	13	6
K33-090/7 PU	90	100	12,5	11,5	4,5
K33-090/8 PU	90	100	8	7	4,5
K33-090/9 PU	90	110	13	12	6
K33-095 PU	95	105	13	12	4,5
K33-095/1 PU	95	103	12,5	11,5	4
K33-095/2 PU	95	110	11	10	5,5
K33-095/3 PU	95	115	13	12	6
K33-095/4 PU	95	110	10	9	5,5
K33-095/5 PU	95	110	13	12	4,5
K33-100 PU	100	115	13	12	5,5
K33-100/1 PU	100	110	12,5	11,5	4,5
K33-100/10 PU	100	115	11	10	5,5
K33-100/2 PU	100	108	12,5	11,5	4
K33-100/3 PU	100	115	12	11	5,5
K33-100/4 PU	100	120	13	12	6
K33-100/5 PU	100	130	13	12	8
K33-100/6 PU	100	125	16	15	7
K33-100/7 PU	100	120	15	14	6
K33-100/8 PU	100	115	10	9	5,5
K33-100/9 PU	100	120	16	15	5,5
K33-105 PU	105	115	13	12	4,5
K33-105/1 PU	105	120	11	10	5,5
K33-105/2 PU	105	113	12,5	11,5	4
K33-105/3 PU	105	115	12,5	11,5	4,5
K33-105/4 PU	105	125	13	12	6
K33-105/5 PU	105	125	16	15	6
K33-105/6 PU	105	120	10	9	5,5
K33-105/7 PU	105	120	13	12	5,5
K33-105/8 PU	105	113	9	8	4
K33-106 PU	106	120	9,4	8,4	5,5
K33-110 PU	110	118	12,5	11,5	4
K33-110/1 PU	110	125	13	12	5,5
K33-110/2 PU	110	130	16	15	6
K33-110/3 PU	110	125	12	11	5,5
K33-110/4 PU	110	130	13	12	6
K33-110/5 PU	110	125	16	15	5,5
K33-110/6 PU	110	125	10	9	5,5
K33-113 PU	113	128	13	12	5,5
K33-115 PU	115	125	13	12	4,5
K33-115/1 PU	115	135	13	12	6
K33-115/2 PU	115	123	13	12	4
K33-115/3 PU	115	130	10	9	5,5
K33-115/4 PU	115	130	13	12	5,5
K33-115/5 PU	115	135	16	15	6
K33-117 PU	117	133	10	9	4,5
K33-118 PU	118	126	12,5	11,5	4
K33-120 PU	120	140	16	15	6
K33-120/1 PU	120	135	16	15	5,5
K33-120/2 PU	120	140	13	12	6
K33-120/3 PU	120	130	12,5	11,5	4,5
K33-120/4 PU	120	150	16	15	8
K33-120/5 PU	120	140	15,6	14,6	6
K33-120/6 PU	120	135	10	9	5,5
K33-120/8 PU	120	130	9	8	4,5
K33-123 PU	123	132	13	12	4
K33-125 PU	125	150	15	14	7
K33-125/1 PU	125	145	16	15	6
K33-125/2 PU	125	133	12,5	11,5	4
K33-125/3 PU	125	145	13	12	6
K33-125/4 PU	125	135	13	12	4,5
K33-125/5 PU	125	140	10	9	5,5
K33-125/6 PU	125	133	11	10	4
K33-130 PU	130	145	10	9	5,5
K33-130/1 PU	130	138	12,5	11,5	4
K33-130/2 PU	130	150	16	15	6
K33-130/3 PU	130	145	14	13	5,5
K33-130/4 PU	130	145	16	15	5,5
K33-135 PU	135	145	13	12	4,5
K33-135/1 PU	135	150	12,5	11,5	5,5
K33-140 PU	140	160	16	15	6
K33-140/1 PU	140	160	15,5	14,5	6
K33-140/2 PU	140	160	13	12	6
K33-140/3 PU	140	150	12,5	11,5	4,5
K33-140/4 PU	140	170	19	18	8
K33-140/5 PU	140	148	12,5	11,5	4
K33-140/6 PU	140	152	9	8	5
K33-142 PU	142	157	13	12	5,5
K33-143 PU	143	151	12,5	11,5	4
K33-145 PU	145	155	13	12	4,5
K33-145/1 PU	145	155	11	10	4,5
K33-150 PU	150	170	15	14	6
K33-150/1 PU	150	180	19	18	8
K33-150/2 PU	150	170	13	12	6
K33-150/3 PU	150	170	16	15	5,5
K33-155 PU	155	165	13	12	4,5
K33-155/1 PU	155	163	12,5	11,5	4
K33-160 PU	160	170	13	12	4,5
K33-160/1 PU	160	185	16	15	7
K33-160/2 PU	160	170	12,5	11,5	4,5
K33-160/3 PU	160	180	16	15	6
K33-163 PU	163	183	16	15	6
K33-165 PU	165,1	177,8	10,52	9,52	5
K33-165/1 PU	165	175	13	12	4,5
K33-165/2 PU	165	179	9	8	5,5
K33-170 PU	170	200	16	15	8
K33-170/1 PU	170	190	15	14	6
K33-172 PU	172	187	13	12	5,5
K33-172/1 PU	172	197	16	15	7
K33-175 PU	175	215	21	20	10
K33-175/1 PU	175	185	13	12	4,5
K33-180 PU	180	200	16	15	6
K33-180/1 PU	180	195	12,5	11,5	5,5
K33-185 PU	185	195	13	12	4,5
K33-190 PU	190	210	16	15	6
K33-190/1 PU	190,5	203,2	10,52	9,52	5
K33-192 PU	192	212	13	12	6
K33-200 PU	200	212	16	15	5
K33-200/1 PU	200	220	16	15	5,5
K33-200/2 PU	200	220	13,5	12,5	6
K33-210 PU	210	230	16	15	6
K33-212 PU	212	222	13	12	4,5
K33-215 PU	215	235	13	12	6
K33-220 PU	220	250	19	18	8
K33-230 PU	230	260	19	18	8
K33-235 PU	235	255	13	12	6
K33-240 PU	240	260	16	15	6
K33-245 PU	245	275	19	18	8
K33-252 PU	252	273	11	10	7
K33-258 PU	258	278	16	15	6
K33-280 PU	280	310	19	18	8
K33-280/1 PU	280	300	16	15	8
K33-300 PU	300	330	18	17	8

K33 boğaz nutringleri , daha düşük tasarlanmış iç sızdırmazlık dudağı ve ikinci dinamik dudağı ile tek etkili boğaz sızdırmazlık elemanlarıdır.

AVANTAJLARI
• Sürtünme dayanımının yüksek olması
• İkinci dudak sayesinde yüksek sızdırmazlık özelliği
• İkinci dudak sayesinde toz keçesinin zarar gördüğü durumlarda yabancı partiküllerin ana sızdırmazlık dudağına ulaşmasınıönlemesi.
• Kapalı kanala da kolay monte edilebilmesi
• Geniş standart ürün yelpazesi
• Basit kanal tasarımı
• Sürtünme dayanımının yüksek olması

KULLANIM ALANLARI
İş makineleri , fork-liftler , enjeksiyon tezgâhları , tarım makineleri , standart silindirler ve hidrolik preslerdir.

MALZEME

KODU

94 SHORE A

PU^₉₄₀₁

ÇALIŞMA KOŞULLARI
ORTAM	Mineral yağlar (DIN 51524)	HFA ve HFB	HFC
SICAKLIK	-35°C +110°C	+5°C +50°C	-30°C +40°C
BASINÇ	≤400 Bar	≤400 Bar	≤400 Bar
HIZ	≤0.5 m/sn	≤0.5 m/sn	≤0.5 m/sn
Not: Burada verilen değerler maksimum değerlerdir ve hepsi aynı anda kullanılmaz.

YÜZEY PÜRÜZLÜLÜĞÜ

Rmax

Çalışan Yüzey Ød

≤0.4 μm

≤3 μm

Kanal Dibi ØD

≤1.6 μm

≤10 μm

Kanal Yan Yüzü B

≤3.2 μm

≤16 μm

Not: Çalışan yüzey ortalama temas alanı değerinin %50 ile %90 arasında olması tavsiye edilir.

MONTAJ BİLGİSİ
Kapalı tip kanallara tablodaki minimum çap ölçülerinde kolaylıkla monte edilir. Bu değerlerin dışında kalan ölçüler için parçalı boğaz veya özel montaj aparatları kullanılması önerilir. Montajdan önce sızdırmazlık elemanları sistem yağıyla yağlanmalıdır.

KAPALI TİP KANAL İÇİN MİNİMUM ÇAP DEĞERLERİ

(D-d)/2 (mm)	4	5	6	7.7	10	12.5	15
dmin (mm)	25	30	40	50	80	100	105

NOTLAR:
K33 boğaz nutringlerinin akma boşluğu değerleri aşağıdaki tabloda verilmiştir.

AKMA BOŞLUĞU

Smax (mm)

t=(D-d)/2 (mm)	150 Bar	250 Bar	400 Bar
t≤5	0.30	0.20	0.15
t>5	0.35	0.25	0.20

Not: S değerlerinin tümü maksimum değerler olup daha düşük değerlerin kullanılması sistem güvenliğiniz açısından önemlidir.
