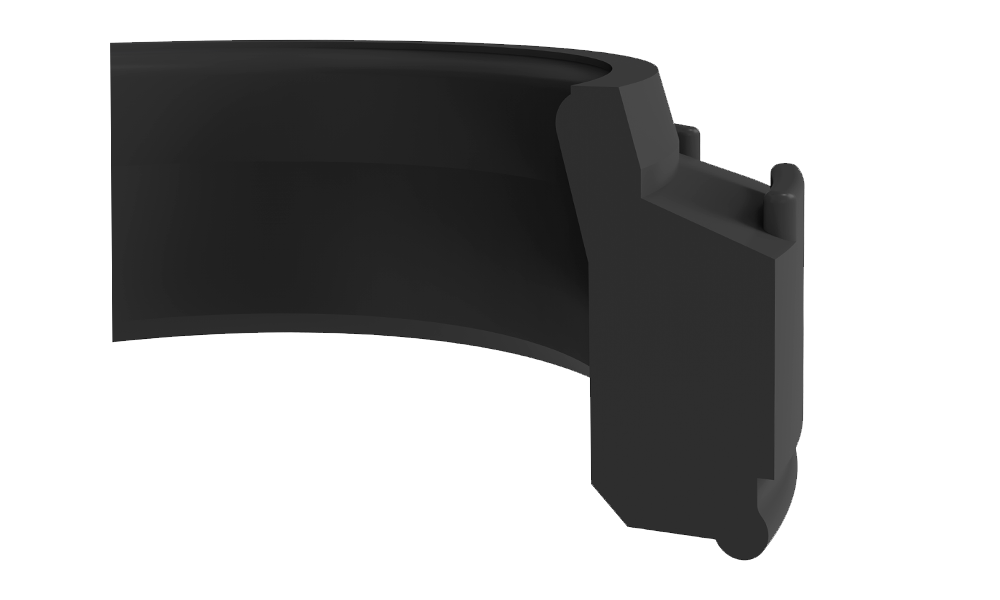

K53 - Pnömatik Yastıklama Keçesi
| KASTAŞ NO | NBR | PU | d (h10) | D (H11) | D1 (H11) | D2 (H11) | d1 (f8) | b1 | b2 | B (±0,1) | B1(±0,2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| K53-008 | NBR | 8 | 11,6 | 8,5 | 10 | 4 | 3,5 | 2,8 | 3,3 | 5,3 | |
| K53-009 | NBR | 9 | 14 | 9,5 | 11 | 5 | 5 | 4,1 | 4,8 | 6,8 | |
| K53-009.5 | NBR | 9,5 | 15 | 10 | 12 | 5,5 | 4,6 | 3,7 | 4,5 | 6,5 | |
| K53-012 | NBR | PU | 12 | 18 | 13 | 15,5 | 8 | 5 | 4,1 | 4,8 | 6,8 |
| K53-012/1 | NBR | PU | 12 | 20 | 13 | 17 | 8 | 7,8 | 6,2 | 7 | 9 |
| K53-014 | NBR | PU | 14 | 22 | 15 | 19 | 10 | 7,8 | 6,2 | 7 | 9 |
| K53-016 | NBR | PU | 16 | 24 | 17 | 21 | 12 | 7,8 | 6,2 | 7 | 9 |
| K53-016/1 | NBR | PU | 16 | 22 | 17 | 19,5 | 12 | 5,5 | 4,7 | 5,2 | 7,2 |
| K53-018 | PU | 18 | 26 | 19 | 22 | 14 | 7,8 | 6,2 | 7 | 9 | |
| K53-020 | NBR | PU | 20 | 28 | 21 | 24 | 16 | 7,8 | 6,2 | 7 | 9 |
| K53-022 | NBR | 22 | 30 | 23 | 26 | 18 | 7,8 | 6,2 | 7 | 9 | |
| K53-024 | NBR | PU | 24 | 32 | 25 | 28 | 20 | 7,8 | 6,2 | 7 | 9 |
| K53-025 | NBR | PU | 25 | 33 | 26 | 29 | 21 | 7,8 | 6,2 | 7 | 9 |
| K53-025/1 | PU | 25 | 35 | 26 | 30 | 21 | 7,8 | 6,2 | 7 | 9 | |
| K53-028 | PU | 28 | 36 | 29 | 32 | 24 | 7,8 | 6,2 | 7 | 9 | |
| K53-030 | NBR | PU | 30 | 40 | 31,5 | 35 | 26 | 7,8 | 6,2 | 7 | 9 |
| K53-032 | NBR | PU | 32 | 40 | 33,5 | 37 | 28 | 7,8 | 6,2 | 7 | 9 |
| K53-032/1 | PU | 32 | 42 | 33 | 37 | 28 | 7.8 | 6.2 | 7 | 9 | |
| K53-036 | NBR | PU | 36 | 46 | 37,5 | 41 | 32 | 7,8 | 6,2 | 7 | 9 |
| K53-040 | NBR | PU | 40 | 50 | 41,5 | 45 | 32 | 7,8 | 6,2 | 7 | 9 |
| K53-050 | PU | 50 | 67 | 53 | 58 | 46 | 11 | 11 | 12,5 | 14,5 | |
| K53-050/1 | PU | 50 | 60 | 51,5 | 55 | 46 | 7,8 | 6,2 | 7 | 9 | |
| K53-057 | PU | 57 | 74 | 60 | 65 | 53 | 11 | 10 | 12,5 | 14,5 | |
| K53-070 | PU | 70 | 87 | 73 | 78 | 66 | 11 | 10 | 12,5 | 14,5 |
 |
||||||||||||||||||||||
|
K53 pnömatik yastıklama keçeleri , özel tasarımı ile pnömatik silindirlerde strok sonlarında yastıklama görevi yapmak için tasarlanmış tek etkili sızdırmazlık elemanlarıdır. |
||||||||||||||||||||||
|
||||||||||||||||||||||
|
||||||||||||||||||||||
|
||||||||||||||||||||||
| YÜZEY PÜRÜZLÜLÜĞÜ | Rmax | |
| Çalışan Yüzey Ød | ≤4 μm | |
| Kanal Dibi ØD | ≤10 μm | |
| Kanal Yan Yüzü B | ≤15 μm | |
MONTAJ BİLGİSİ Yastıklama keçeleri kanallarına el ile kolaylıkla monte edilir. Montaj esnasında keskin köşeli aparatların kullanılmamasına önemle dikkat edilmelidir. Montajdan önce sızdırmazlık elemanları sistem yağı veya özel yağlayıcılarla yağlanmalıdır. NOTLAR: Yüksek ısılarda çalışılması gereken durumlarda FKM olarak isteğe özel üretilebilir. |
||
