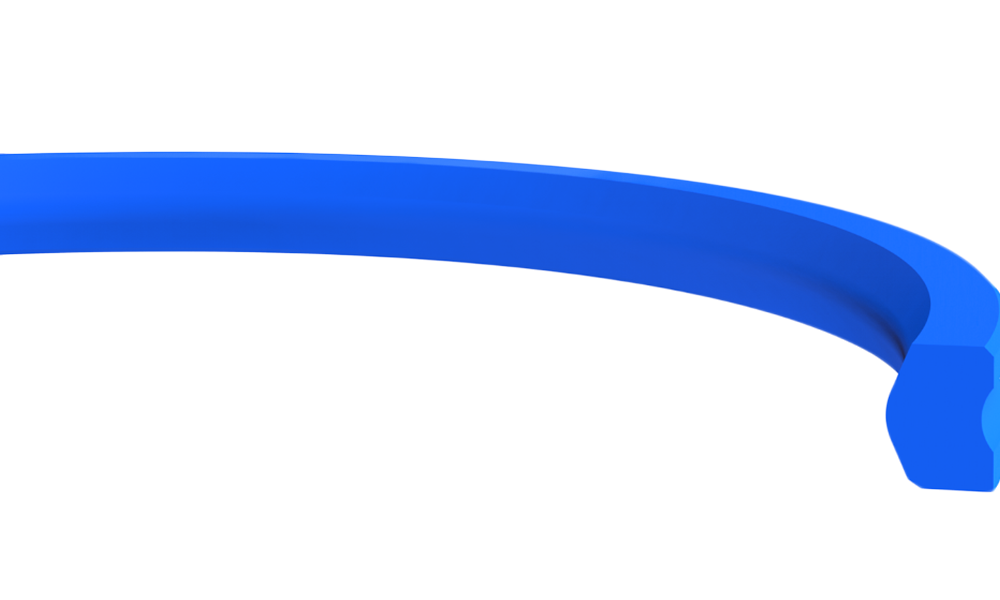

K83 - Kapak Keçeleri
  • Genel Özellikler
  • Teknik Özellikler
   KASTAŞ NO d (f7) D(H8) B (-0/+0,25) b n
 K83-016 16 20 4,8 4,08 2
 K83-020 20 24 4,8 4,1 2
 K83-020/1 20,5 25 4 3,45 3
 K83-020/2 20 25 5,3 4,56 3
 K83-025 25 29,2 5 4,1 2
 K83-030 30 34 4,8 4,1 2
 K83-035 35 39,5 4,5 3,8 2,5
 K83-040 40 46 3 2,4 3
 K83-042 42 50 6,4 5,49 4
 K83-050 50 58 6,4 5,6 4
 K83-055 55 60,4 6,2 5,3 3
 K83-060 60 65,5 5,2 4,5 3
 K83-070 70 75,6 6,2 5,3 3
 K83-070/1 70 77 5,5 4,71 4
 K83-075 75 82 5,5 4,71 4
 K83-080 80 90 10,5 9,2 4,5
 K83-090 90 110 12,3 10,8 6
 K83-090/1 90 97 5,5 4,71 4
 K83-092 92 97 2,9 2,49 3
 K83-100 100 105,6 6,2 5,32 4
 K83-105 105 112,8 5,8 5 4
 K83-107 107 112,4 6,2 5,32 3
 K83-109 109 114,6 6,2 5,32 4
 K83-110 110 117 4,7 4 3,5
 K83-115 115 123,6 9 7,8 4,5
 K83-117 117 122,6 6,2 5,33 4
 K83-120 120 140 12,3 10,8 6
 K83-122 122 127,6 6,2 5,33 4
 K83-136 136 142,5 6,1 5,23 4
 K83-147 147 152,6 6,2 5,33 4
 K83-162 162 167,6 6,2 5,33 4

K83 kapak keçeleri , özel formu ile statik uygulamalar için tasarlanmış sızdırmazlık elemanlarıdır.

AVANTAJLARI
• Yüksek basınçlarda bir destek ringine ihtiyaç olmadan kullanılabilmesi
• Ağır şartlarda kullanılabilmesi
• O’ring kanalında kullanılabilmesi
• Montaj sırasında dönme problemi yaşatmaması
• Yüksek sürtünme ve kopma dayanımı

KULLANIM ALANLARI
O’ringlerin kullanılmakta olduğu tüm hidrolik uygulamalar için uygundur.

MALZEME   KODU
PU 94 SHORE A PU9401
ÇALIŞMA KOŞULLARI
ORTAM Mineral yağlar
(DIN 51524)
HFA ve HFB HFC
SICAKLIK -35°C +110°C +5°C +50°C -30°C +40°C
BASINC ≤600 Bar ≤600 Bar ≤600 Bar
Not: Burada verilen değerler maksimum değerlerdir ve hepsi aynı anda kullanılmaz.


YÜZEY PÜRÜZLÜLÜĞÜ Ra Rmax
Çalışan Yüzey Ød ≤0.8 µm ≤3.2 μm
Kanal Dibi  ØD ≤1.6 µm ≤6.3 µm
Kanal Yan Yüzü B ≤6.3 µm ≤16 µm


MONTAJ BİLGİSİ
Montajı el ile yapılır. Montaj esnasında keskin köşeli aparatların kullanılmamasına önemle dikkat edilmelidir. Montajdan önce sızdırmazlık elemanları sistem yağıyla yağlanmalıdır.

NOTLAR:
Statik sızdırmazlığı içten sağlamaktadır. O’ringlerde montaj sırasında oluşabilecek dönme , yırtılma gibi problemler bu ürün sayesinde yaşanmamaktadır. Her iki yönden basınçlanan sistemlerde dahison derece iyi sızdırmazlık ve akmaya karşı mukavemet gösterir.Boru ile boğaz takozu arasında H8/f7 tolerans uygulanmalıdır.
