K58 - Pnömatik Piston Keçesi
  • Genel Özellikler
  • Teknik Özellikler
   KASTAŞ NO D (H11) d (f8) d1 (-0/+0,2) d2(-0/+0,2) B B1 B2
 K 58-032 PU 32,00 8,05 17,00 20,70 14,50 10,65 5,20
 K 58-040 PU 40,00 8,05 21,40 26,50 15,20 11,70 5,80
 K 58-050 PU 50,00 10,05 27,30 33,10 16,00 12,15 5,10
 K 58-060 PU 60 10,05 25 31,8 19,20 15,85 5
 K 58-063 PU 63,00 10,05 28,00 33,80 19,20 15,85 5,00
 K 58-080 PU 80,00 12,05 29,00 34,40 22,00 17,50 8,50
 K 58-100 PU 100,00 17,05 39,60 46,80 25,50 20,00 8,85

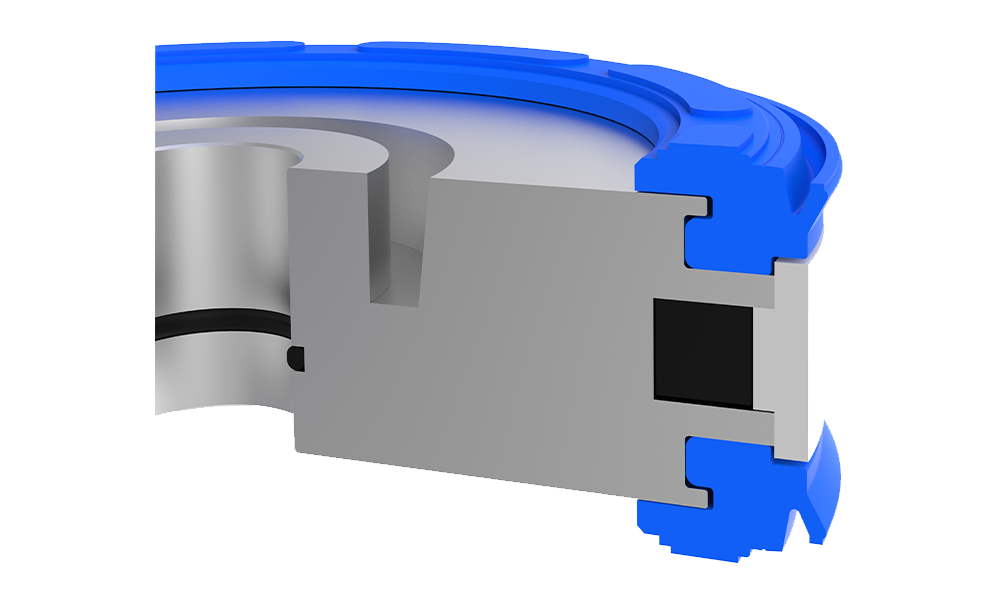

K58 pnömatik piston keçeleri , alüminyum gövde üzerinde sızdırmazlık , yataklama ve manyetik özellikleri taşıyan parçaların birleştiği çift etkili sızdırmazlık elemanlarıdır.

AVANTAJLARI
• Piston kafası işleme gereksiniminin olmaması
• Alüminyum gövdeden oluştuğu için hafif olması
• Üzerinde bulunan mıknatıs sayesinde pozisyonbelirleyebilme özelliği
• Sürtünme dayanımının yüksek olması
• Kompakt tasarımı sayesinde ilave yataklamayaihtiyaç duyulmaması
• Kolay monte edilebilmesi
• Uzun kullanım süresi

KULLANIM ALANLARI
Strok kontrolü gerektiren tüm pnömatik silindirler.

MALZEME   KODU
PU       92 SHORE A  PU9201
POM   PM9901
ALÜMİNYUM   AL9901
MIKNATIS   MK9901
NBR 70 SHORE A NB7001
ÇALIŞMA KOŞULLARI
ORTAM Şartlandırılmış kuru hava
SICAKLIK -30°C +80 °C
BASINÇ ≤16 Bar
HIZ ≤1.0 m/sn
Not: Burada verilen değerler maksimum değerlerdir vehepsi aynı anda kullanılmaz.


YÜZEY PÜRÜZLÜLÜĞÜ Rmax
Çalışan Yüzey ≤4 μm


MONTAJ BİLGİSİ
Piston miline montaj yapılırken kullanılacak kilitleme sisteminde mutlaka çözünmezlik önlemleri alınmalı ve montaj pulu konulmalıdır. Montajdan önce sızdırmazlık elemanları sistem yağı veya özel yağlayıcılarla yağlanmalıdır.

NOTLAR:
Yüksek ısılarda çalışılması gereken durumlarda FKM veözel karışımlı PTFE parçalardan isteğe özel üretilebilir.
