K751 - Piston Keçesi
  • Genel Özellikler
  • Teknik Özellikler
   KASTAŞ NO D (H9) d (h9) B (-0/+0,2) amin. n
 K751-006 6 3.1 2.4 0.4 1.8
 K751-010 10 7,1 2,4 0,4 1,8
 K751-020 20 15,5 3,6 0,6 2,8
 K751-025 25 18.8 4.8 0.7 3.8
 K751-030 30 23,8 4,8 0,7 3,8
 K751-040 40 33,8 4,8 0,7 3,8
 K751-050 50 40,6 7,1 0,8 5,6
 K751-060 60 50,6 7,1 0,8 5,6
 K751-063 63 53,6 7,1 0,8 5,6
 K751-070 70 60,6 7,1 0,8 5,6
 K751-075 75 65.6 7.1 0.8 5.6
 K751-080 80 70,6 7,1 0,8 5,6
 K751-085 85 75,6 7,1 0,8 5,6
 K751-090 90 80,6 7,1 0,8 5,6
 K751-100 100 90,6 7,1 0,8 5,6
 K751-110 110 100,6 7,1 0,8 5,6
 K751-115 124.4 115 7.1 0.8 5.6
 K751-120 120 110,6 7,1 0,8 5,6
 K751-125 125 112.8 9.5 0.8 7.6
 K751-130 130 117,8 9,5 0,8 7,6
 K751-140 140 127,8 9,5 0,8 7,6
 K751-150 150 137,8 9,5 0,8 7,6
 K751-160 160 147,8 9,5 0,8 7,6
 K751-170 170 157,8 9,5 0,8 7,6
 K751-200 200 187.8 9.5 0.8 7.6

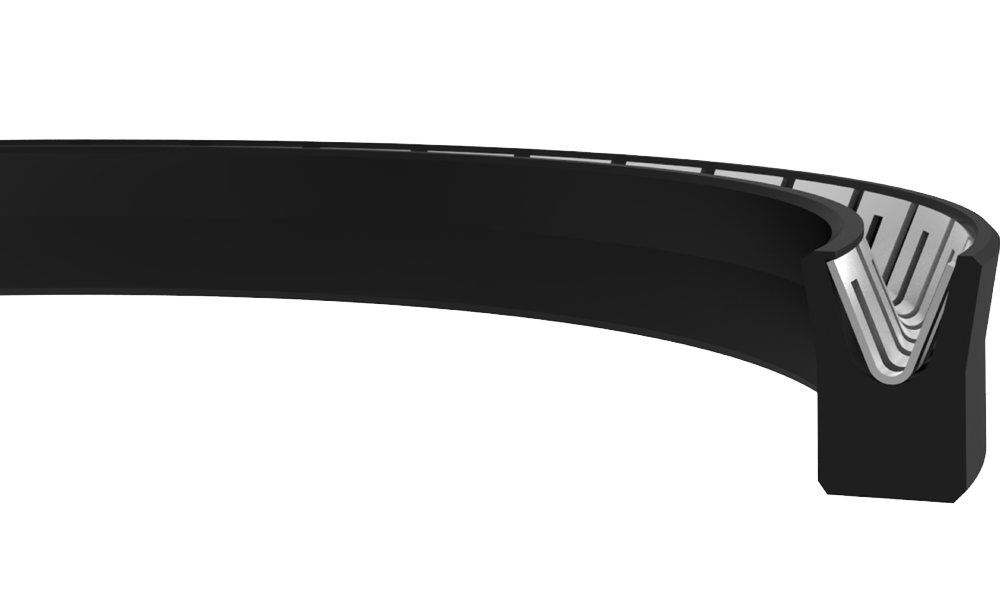

K751 piston keçeleri , sızdırmazlık görevini yapan termoplastik ring ve itici yaydan oluşan iki parçalı tek etkili sızdırmazlık elemanlarıdır.

AVANTAJLARI
• Yay sayesinde üstün statik ve dinamik sızdırmazlık özelliği
• Kimyasallara karşı dayanımının yüksek olması
• Uzun duruşlarda mükemmel yapışmazlık özelliği
• Zor şartlarda çalışabilmesi
• Uzun kullanım süresi
• Sıcaklık değişikliklerine mükemmel uyum sağlayabilmesi
• Steril edilebilme özelliği
• Statik ve dinamik sürtünme kuvvetlerinin düşük olması

KULLANIM ALANLARI
Hidrolik ve pnömatik silindirler , sıcak su vanaları , valfler , pompalarda ve gıda , kimya sağlık sektöründe kullanımı uygundur.

MALZEME KODU
PTFE PT6002
PASLANMAZ YAY CN9902
ÇALIŞMA KOŞULLARI
ORTAM Tüm hidrolik yağlar , sıcak hava , su , buhar , PTFE ve paslanmaz çeliği aşındırmayan tüm kimyasallar
SICAKLIK -150°C +250°C
BASINÇ ≤350 Bar
HIZ ≤15.0 m/sn
Not: Burada verilen değerler maksimum değerlerdir ve hepsi aynı anda kullanılmaz



YÜZEY PÜRÜZLÜLÜĞÜ Ra Rmax
Çalışan Yüzey Ød ≤0.2  μm ≤2.0 μm
Kanal Dibi ØD ≤1.6 μm ≤6.3 μm
Kanal Yan Yüzü B ≤3.2 μm ≤15 μm
Not: Çalışan yüzey ortalama temas alanı değerinin %50 ile %90 arasında olması tavsiye edilir. Çalışma ortamının gaz olduğu durumlarda Ra değerinin 0.15 µm’yi geçmemesi önerilir.

MONTAJ BİLGİSİ
Parçalı veya açık kanala monte edilebilir. Montaj esnasında keskin köşeli aparatların kullanılmamasına önemle dikkat edilmelidir. Montajdan önce sızdırmazlık elemanları sistem yağıyla yağlanmalıdır.

NOTLAR:
Kullanılan PTFE tipine bağlı olarak uygulama değerleri ve dayanımları değişmektedir. K751 piston keçelerinin akma boşluğu değerleri aşağıdaki tabloda verilmiştir.

AKMA BOŞLUĞU
   B (mm) Smax (mm)
  50 Bar 150 Bar 250 Bar 350 Bar
2.4-3.6 0.10 0.075 0.05 0.05
4.8 0.20  0.10 0.075 0.06
7.1 0.25 0.15 0.10 0.075
9.5 0.30  0.15 0.13 0.075

Not: S değerlerinin tümü maksimum değerler olup daha düşük değerlerin kullanılması sistem güvenliğiniz açısından önemlidir.
